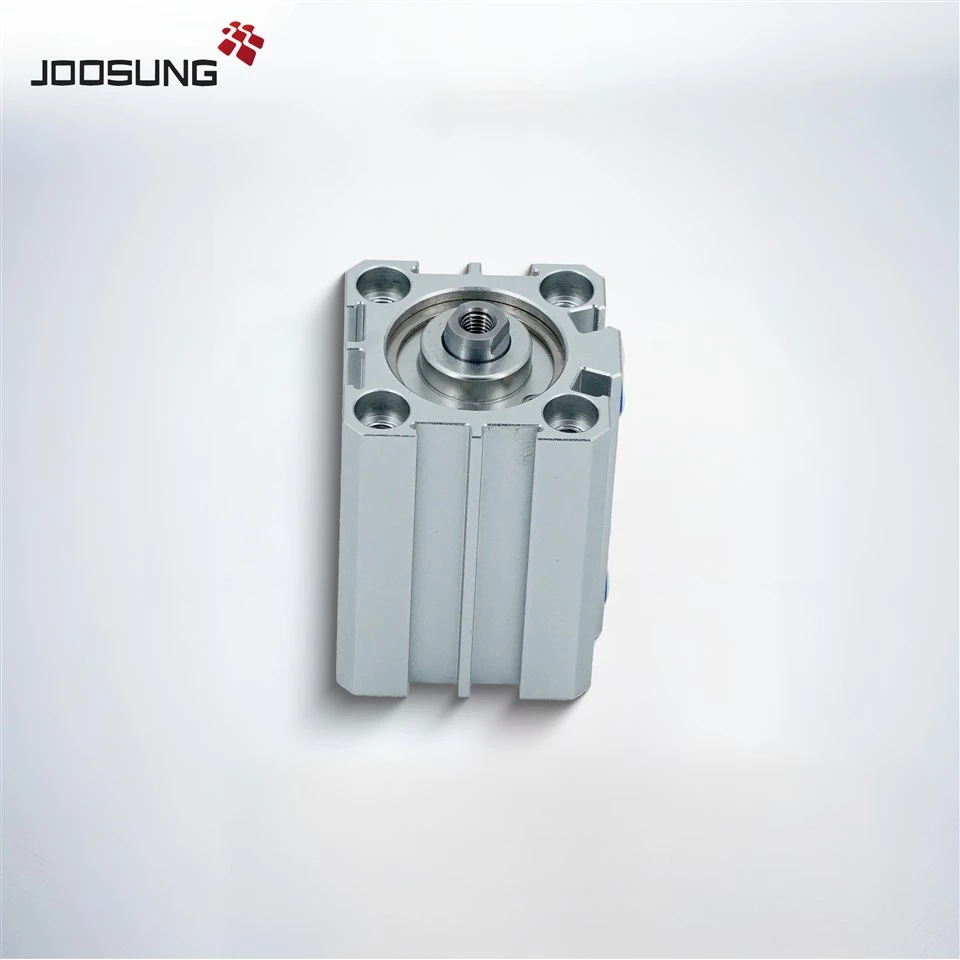

ΟΣειρά SDA Compact Pneumatic Cylinderέχει σχεδιαστεί για εφαρμογές όπου ο χώρος εγκατάστασης είναι περιορισμένος αλλά απαιτείται αξιόπιστη γραμμική κίνηση. Διαθέτοντας ένα λεπτό προφίλ και ένα σύντομο εγκεφαλικό επεισόδιο, χρησιμοποιείται ευρέως σε μηχανήματα συμπαγούς αυτοματισμού.
Χτισμένο με κράμα αλουμινίου υψηλής αντοχής και διαστάσεις συμβατές με Airtac, υποστηρίζει ο κύλινδρος SDAλειτουργία διπλής δράσηςως πρότυπο, με επιλογές για τύπους μονής δράσης, μαγνητικά συζευγμένου και διπλού άξονα. Η συμπαγής δομή της μειώνει σημαντικά το αποτύπωμα της μηχανής διατηρώντας παράλληλα ισχυρή δύναμη εξόδου και σταθερή λειτουργία.
Με μεγέθη οπών που κυμαίνονται από12mm έως 100mmκαι εγκεφαλικά επεισόδια από5mm έως 100mm, η σειρά SDA προσφέρει μια ευέλικτη επιλογή για διατάξεις αυτοματισμού υψηλής πυκνότητας.
|
Πώς να παραγγείλετε τον πνευματικό κύλινδρο σειράς SDA Series |
|||||
|
S |
ΓΑ |
20 |
30 |
30 |
S |
|
Μοντέλο |
Μέγεθος διάτρησης |
Κυλινδροκεφαλές |
Ρυθμιζόμενο εγκεφαλικό επεισόδιο |
Μαγνήτης |
|
|
DA: Συμπαγής κύλινδρος (διπλή δράση) |
12 16 20 25 32 40 50 63 80 |
Όχι αυτός ο κωδικός |
Κενό: χωρίς μαγνήτη |
||
|
SA: Compact Cylinder (Souble ενεργώντας ώθηση) |
12 16 20 25 32 40 50 63 |
S: Με μαγνήτη |
|||
|
TA: Συμπαγής κύλινδρος (Souble δράση έλξης) |
|||||
|
Μπαμπά: Συμπαγής κύλινδρος (διπλός ράβδος) |
12 16 20 25 32 40 50 63 80 |
||||
|
DAJ: Compact Cylinder (ρυθμιζόμενο εγκεφαλικό επεισόδιο) |
10 20 30 40 50 75 100 |
||||
Χρειάζεστε ένακύλινδρος εξοικονόμησης χώρουΓια συμπαγή εξοπλισμό αυτοματισμού;
ΟΣυμπαγής κύλινδρος σειράς SDAΠαρέχει ισχυρή απόδοση σε ένα λεπτό συντελεστή μορφής, ιδανικό για εγκαταστάσεις υψηλής πυκνότητας.
Επικοινωνήστε μαζί μας σήμεραΓια λεπτομερείς προδιαγραφές, σχέδια CAD και προσαρμοσμένη προσφορά!
|
Προσδιορισμός |
||||||||||
|
Οπή |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Μοτίβο κίνησης |
Τύπος εξώθησης ενιαίας δράσης Τύπος σχεδίασης ενιαίας δράσης |
- |
||||||||
|
Διπλή δράση |
||||||||||
|
Μέσο εργασίας |
Αέρας |
|||||||||
|
Πίεση εργασίας |
Διπλή δράση: 10-9.0 kgf/cm2 Ενιαία δράση: 2.0-9.0 kgf/cm2 |
|||||||||
|
Εξαστημένη αντίσταση πίεσης |
10,5 kg/cm2 |
|||||||||
|
Θερμοκρασία λειτουργίας |
0-70 βαθμό |
|||||||||
|
Εύρος ταχύτητας λειτουργίας |
Διπλή δράση: 30 ~ 500 mm/s |
30 ~ 350 mm/s |
30 ~ 250 mm/s |
|||||||
|
Ενιαία δράση: 100-500 mm/s |
- |
|||||||||
|
Διάτρηση σωλήνα |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
Μοντέλο σειράς |
Διαθέσιμα μοντέλα |
|
Σειρά SDA12 |
SDA12X5S, SDA12X10S, SDA12X15S, SDA12X20S, SDA12X25S, SDA12X30S, SDA12X35S, SDA12X40S, SDA12X45S, SDA12X50S, SDA12X55S, SDA12X60S |
|
Σειρά SDA16 |
SDA16X5S, SDA16X10S, SDA16X15S, SDA16X20S, SDA16X25S, SDA16X30S, SDA16X35S, SDA16X40S, SDA16X45S, SDA16X50S, SDA16X55S, SDA16x60S |
|
Σειρά SDA20 |
SDA20X5S, SDA20X10S, SDA20X15S, SDA20X20S, SDA20X25S, SDA20X30S, SDA20X35S, SDA20X40S, SDA20X45S, SDA20X50S, SDA20X55S, SDA20X60S |
|
Σειρά SDA25 |
SDA25X5S, SDA25X10S, SDA25X15S, SDA25X20S, SDA25X25S, SDA25X30S, SDA25X35S, SDA25X40S, SDA25X45S, SDA25X50S, SDA25X55S, SDA25X60S |
|
Σειρά SDA32 |
SDA32X5S, SDA32X10S, SDA32X15S, SDA32X20S, SDA32X25S, SDA32X30S, SDA32X35S, SDA32X40S, SDA32X45S, SDA32X50S, SDA32X55S, SDA32X60 SDA32X65S, SDA32X70S, SDA32X75S, SDA32X80S |
|
Σειρά SDA40 |
SDA40X5S, SDA40X10S, SDA40X15S, SDA40X20S, SDA40X25S, SDA40X30S, SDA40X35S, SDA40X40S, SDA40X45S, SDA40X50S, SDA40X55S, SDA40X60 SDA40X65S, SDA40X70S, SDA40X75S, SDA40X80S |
|
Σειρά SDA50 |
SDA50X5S, SDA50X10S, SDA50X15S, SDA50X20S, SDA50X25S, SDA50X30S, SDA50X35S, SDA50X40S, SDA50X45S, SDA50X50S, SDA50X55S, SDA50X60S, SDA50X6S, SDA50X70S, SDA50X75S, SDA50X80S |
|
Σειρά SDA63 |
SDA63X5S, SDA63X10S, SDA63X15S, SDA63X20S, SDA63X25S, SDA63X30S, SDA63X35S, SDA63X40S, SDA63X45S, SDA63X50S, SDA63X55S, SDA63X60 SDA63X65S, SDA63X70S, SDA63X75S, SDA63X80S |
|
Σειρά SDA80 |
SDA80X5S, SDA80X10S, SDA80X15S, SDA80X20S, SDA80X25S, SDA80X30S, SDA80X35S, SDA80X40S, SDA80X45S, SDA80X50S, SDA80X55S, SDA80X60 SDA80X65S, SDA80X70S, SDA80X75S, SDA80X80S |
