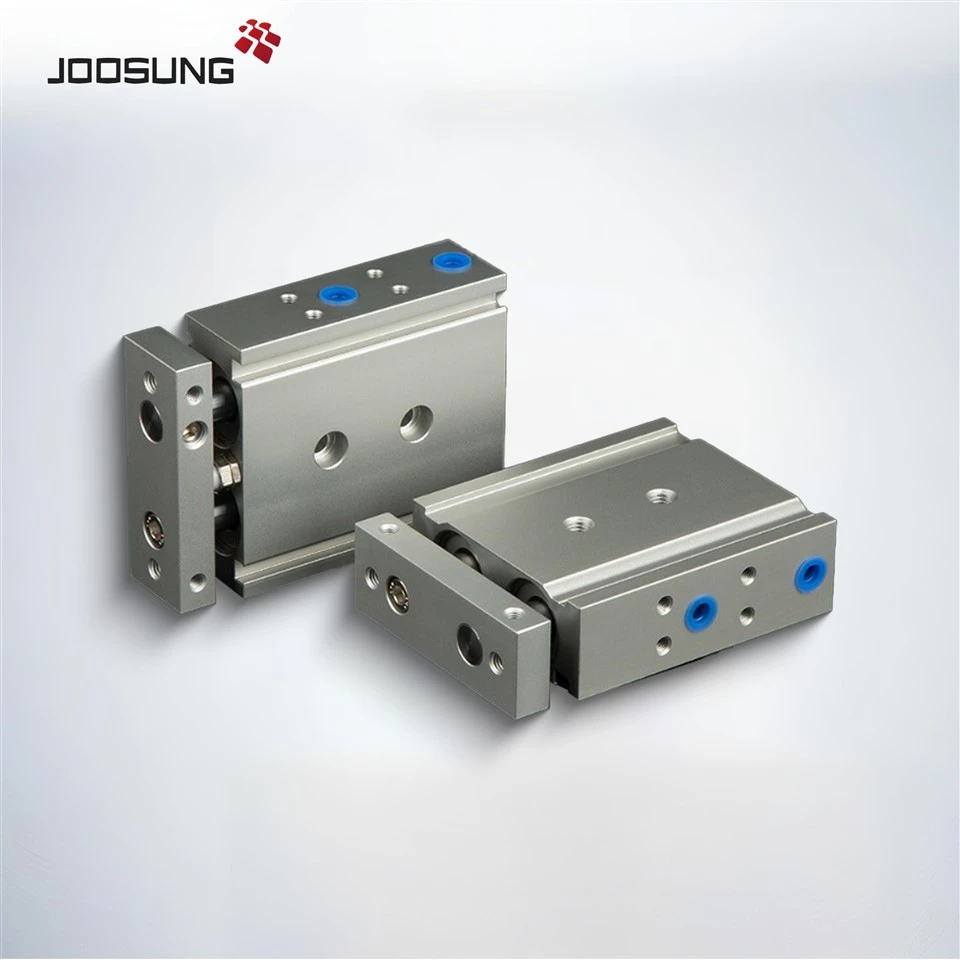

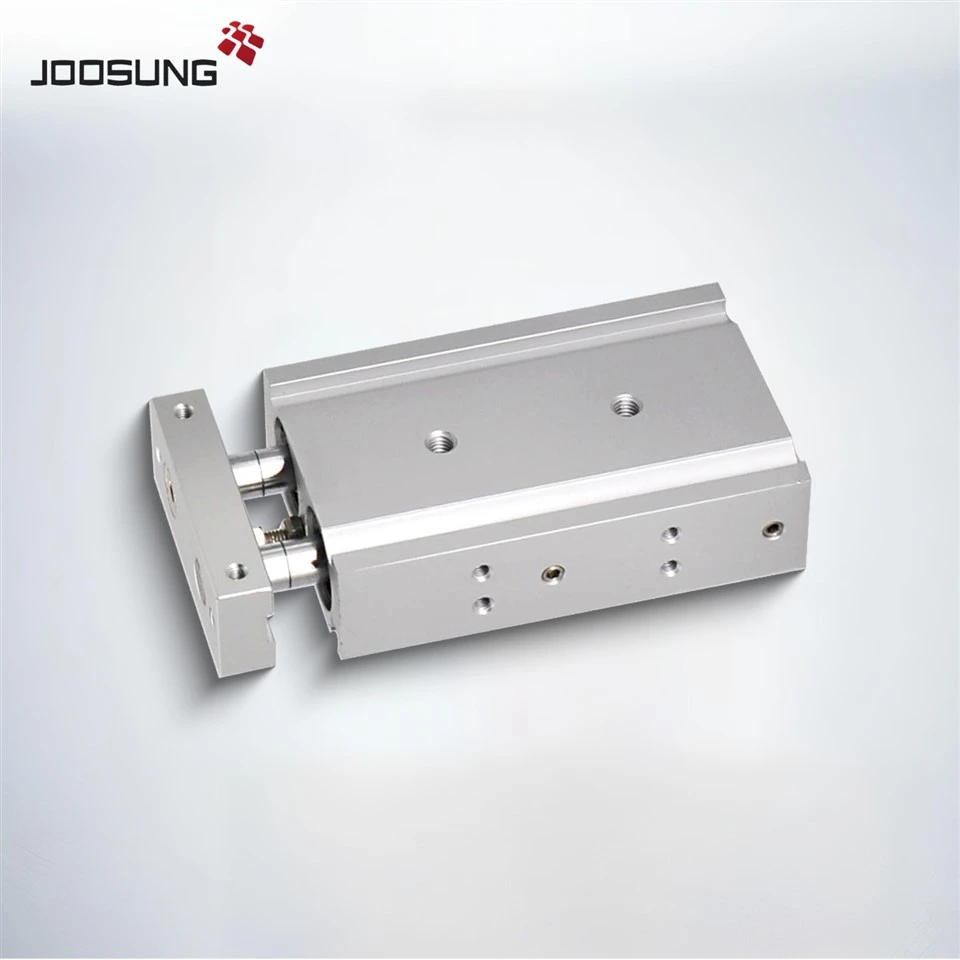

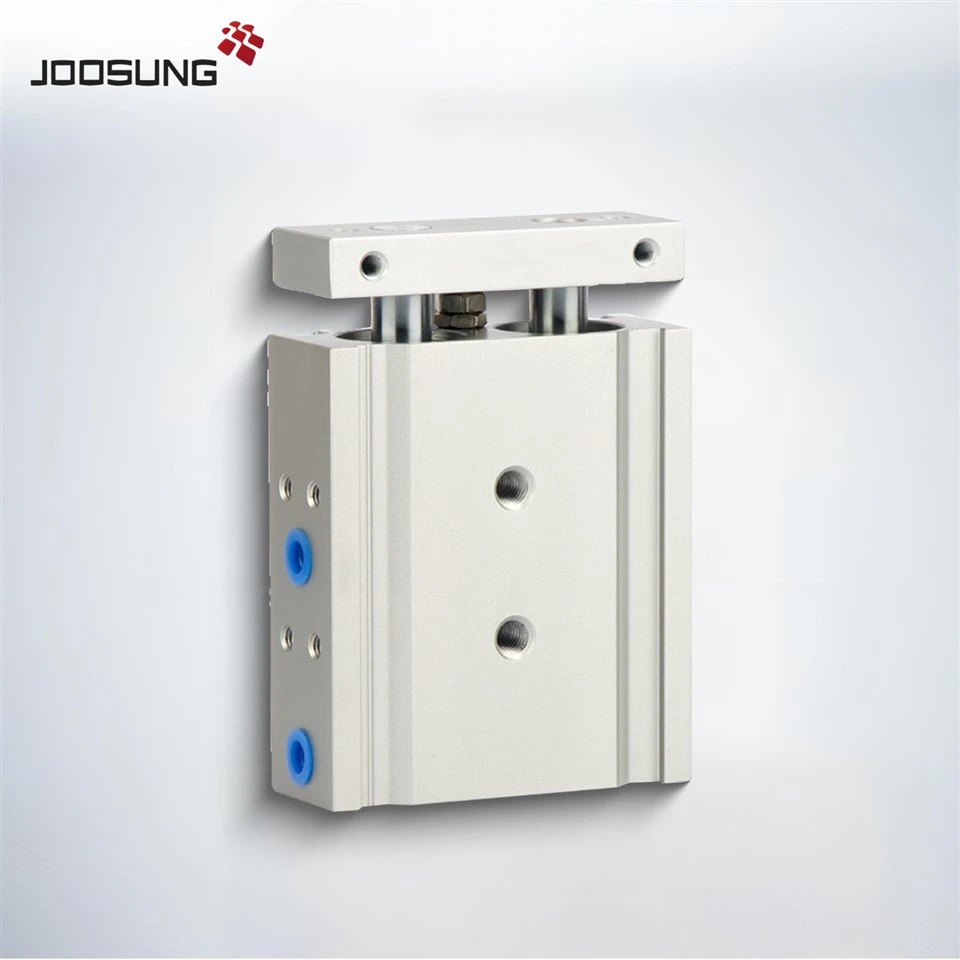

ΟCXSL Series Twin-Rod Guided CylindersΠροσφέρετε μια συμπαγή λύση ενεργοποιητή με ενσωματωμένα γραμμικά ρουλεμάν γιαγραμμική κίνηση υψηλής ακρίβειας. Σε αντίθεση με τους κυλίνδρους μονής ράβδου, τοδομή διπλής ράβδουΕξασφαλίζει εξαιρετικήμη περιστρεφόμενη ακρίβεια, αυξημένη χωρητικότητα φορτίου και ομαλή λειτουργία κάτωφορτία πλευρικής και μετατόπισης.
Διαθέσιμοςμεγέθη διάτρησης από 6 mm έως 32 mm, η σειρά CXSL χρησιμοποιείται ευρέως στοΜηχανισμοί pick-and-place, ρομποτικοί βραχίονες χειρισμού και πλατφόρμες επιθεώρησης ακριβείας. Το σώμα του χαμηλού προφίλ καιΣιδηρόδρομοι οδηγού υψηλής ακαμψίαςΚάντε το κατάλληλο για ρυθμίσεις αυτοματισμού περιορισμένου χώρου, όπου είναι απαραίτητες οι ακριβείς καθοδήγηση κίνησης και φόρτωσης.
Σχεδιασμένο για συμβατότητα drop-in με τις παγκόσμιες μάρκες (π.χ. σειρά SMC CXSL), υποστηρίζειΠροσαρμογή OEM/ODMΓια ποικίλα μήκη εγκεφαλικού επεισοδίου, στυλ τοποθέτησης και επιλογές αυτόματης μεταγωγής.
|
Πώς να παραγγείλετε τον πνευματικό κύλινδρο σειράς CXSL |
||||
|
CXS |
M |
20 |
M |
-100 |
|
Μ: Ελέκετο διαφάνειας |
6 |
Λιπαρός |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Ball Bushing |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Χρειάζεστε εξαιρετικά ακριβή γραμμική κίνηση σε ένα συμπαγές χώρο;
ΜαςCXSL Series καθοδηγείται κύλινδροι διπλής ράβδουΠαρέχετε υψηλή ακρίβεια, μη περιστρεφόμενη απόδοση και ισχυρή σταθερότητα φορτίου-όλα μέσα σε ένα συμπαγές αποτύπωμα.
Υποστηρίχθηκε OEM/ODM
Γρήγορη υποστήριξη παράδοσης και τεχνικού σχεδίου
Πάρτε τα προσαρμοσμένα αρχεία σας και σχεδιάστε αρχεία τώρα!
|
Προσδιορισμός |
|||||||
|
Διάτρηση (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Μέσο εργασίας |
Αέρας |
||||||
|
Μοτίβο κίνησης |
Διπλή δράση |
||||||
|
Εξαστημένη αντίσταση πίεσης |
1.05MPa (10.7kgf/cm) |
||||||
|
Max.pressure |
0.7MPa (7.1kgf/cm2) |
||||||
|
Κατ 'ευθείαν. |
0,15MPa |
0,1MPa |
0,05MPa |
||||
|
Εύρος θερμοκρασίας λειτουργίας |
5-+60 βαθμός |
||||||
|
Μαξιλάρι |
Και τα δύο πλευρικά buffer |
||||||
|
Δομής |
Διπλή δύναμη |
||||||
|
Εγκεφαλικό εύρος |
(Returm εγκεφαλικό επεισόδιο) 0 ~ 5mm |
||||||
|
Ρουλεμάν |
Ρουλεμάν με ρουλεμάν διαφάνειας/μπάλα |
||||||
|
Ακρίβεια μη περιστρεφόμενης ράβδου εμβόλου |
Ολισθητήρας |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Ρουλεμάν |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Μέγεθος θύρας |
M5×0.8 |
G1/8" |
|||||
|
Μοντέλο σειράς |
Διαθέσιμα μοντέλα |
|
Σειρά CXSL6 |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
Σειρά CXSL10 |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-55, CXSL10-60 |
|
Σειρά CXSL16 |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-55, CXSL16-60 |
|
Σειρά CXSL20 |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-55, CXSL20-60 |
|
Σειρά CXSL25 |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-55, CXSL25-60, CXSL25-65, CXSL25-70, CXSL25-75, CXSL25-80 |
|
Σειρά CXSL32 |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-55, CXSL32-60, CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80 |
